一、产品概述

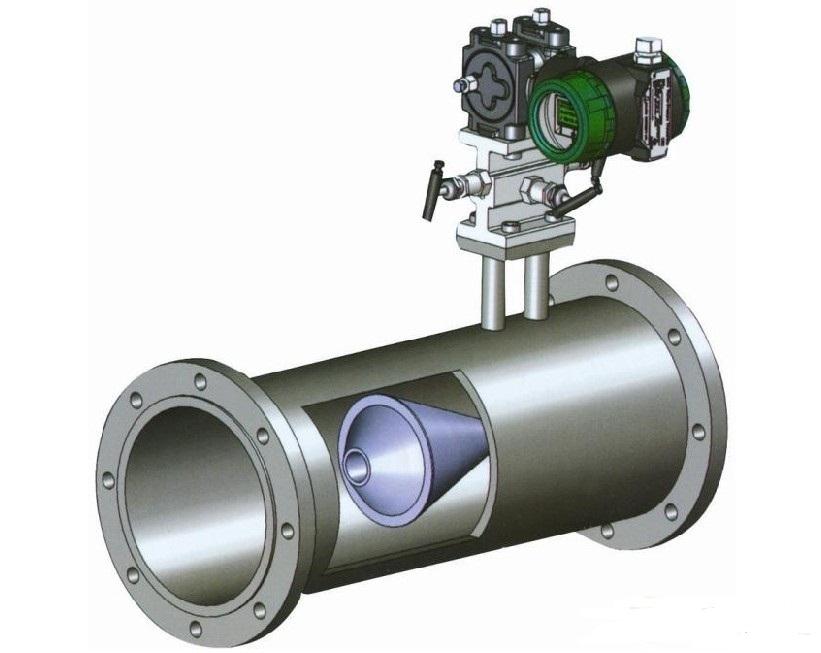

V锥流量计又名V型锥流量计;V形锥流量计;一体化V锥流量计。是一种根据质量守恒定律和能量守恒定律来测量管内流体流量的差压式仪表。它利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。
二、主要技术参数
精度等级:0.5级(差压流量变送器精度应高于0.2级,含0.2级),(β:0.45~0.85,当β<0.55,量 程比4∶1时,精度等级:≤0.30)
重复性:0.1%
工作压力:0~40MPa(有多个压力等级可供选择)
工作温度:-40~850°C
环境温度:-40~65°C、
安装直管段要求:前0-3D直管道,后0-1D直管段
量程比宽:通常为10∶1,选择合适的参数可达到50∶1
压损小:同样的β值,压损是孔板1/3~1/5
口径:DN25~DN2000
三、技术特点:
1.安装要求低:前0~3D直管道,后0~1D直管段;
2.量程比宽:通常为10∶1,选择合适的参数最高可做到50∶1;
3.压损小:同样的β值,压损是孔板1/3~1/5;
4.耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损;
5.不堵塞,不粘附:锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留;
6.长期稳定性好:β值可长期不变,并保证长期精确测量;
7.精度高:0.5级;
8.重复性好:优于0.1%;
9.信号稳定:"信号波动"是孔板的1/10;
10.β值范围宽:V锥流量传感器独特的几何形状允许有广泛的β值范围;
11.口径范围宽:DN25~DN2000;
12.可测高温、高压介质:工作温度最高850℃, 最大压力40MPa;
13.可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等);包括气液两相介质(湿气、冷凝水等)。
四、安装方式
1.法兰型连接
2.直接焊接型连接
3.夹持型连接
五、可以成功测量的流体
1.气体
煤气:焦炉煤气、高炉煤气、城市煤气
天然气:包括含湿量5%以上的天然气
各种碳氢化合物气体:烷烃类,烯烃类等气体
各种气体制造:氢、氦、氩、氧、氮气等
腐蚀性气体:湿的氯化物气体等
空气:包括含水,含尘埃的空气、压缩空气等
烟道气:各种锅炉、加热炉排放的烟道气
2.蒸汽:饱和蒸汽、过热蒸汽
3.液体
油类:原油、燃料油、含水乳化油、柴油、液压油等
水:原水、饮用水、生产水、污水等
各种水溶液:酸、碱、盐水溶液等
有机物化学品:甲醇、乙二醇、二甲苯等
4.特殊流体
油+HC气+沙
加气的水:H2O+N2+空气;H2O+CO2等
注:V锥流量计需选配:差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能积算仪。
