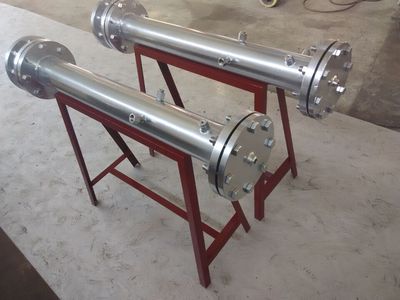

HM-LPY ASME喷嘴

一、概述

ASME喷嘴是一种高精度的流量测量装置，是一种喉部取压低β值长颈式喷嘴装置，常用于发电厂的主流量测量，如电厂凝水流量的精确测量、电厂给水流量或蒸汽量的测量等。

在现代大型火力发电厂热经济效益分析中，为了能够准确确定汽轮机组性能，主凝结水流量测量十分重要。根据ASME标准，流量的高精度测量采用高精度的差压元件，从工程应用方面规定采用ASME标准喷嘴。该装置由美国机械工程师协会（ASME）推荐，它的优越性能已得到国际上普遍公认，在许多要求高精度流量测量的地方，ASME喷嘴已经成为首选方案。

二、测量原理

ASME喷嘴是采用节流式流量传感器。它在长颈喷嘴的基础上采用了特殊的取压（喉部取压）方式，使该流量传感器不仅具有传统长颈喷嘴的优点，同时还具备流出系数稳定，重复性高等独有优点。是一种高精度流量传感器。

三、特点

1、结构简单,安装方便，应用广泛，主要用在高精度流量测量场合。

2、喷嘴的压力损失小，要求直管段长度短。

3、性能稳定，可靠性高。

4、可耐高温高压、耐冲击。

5、耐腐蚀性能比孔板好，寿命长。

6、弧形结构设计可测量各种液体、气体、蒸汽等介质。

7、精度高、重复性好、流出系数稳定。

8、需实流标定。

四、主要技术参数

1、取压方式：喉部取压法

2、安装方式：法兰对夹安装、固定环型安装、焊接安装

3、公称通径范围：50mm≤DN≤630mm

4、孔径比范围：0.25≤β≤0.5

5、雷诺数范围：1×10⁴≤ReD≤1×10⁷

6、公称压力： 0.1MPa～36MPa

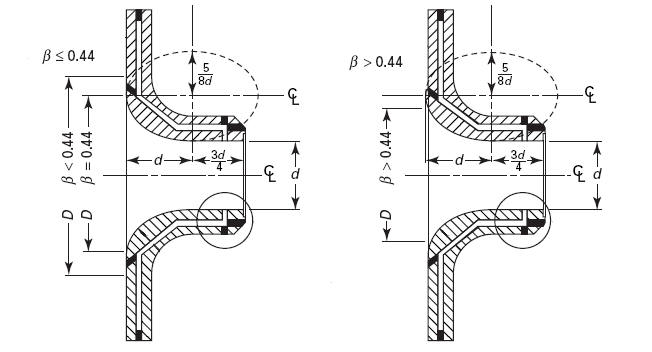

五、结构形式

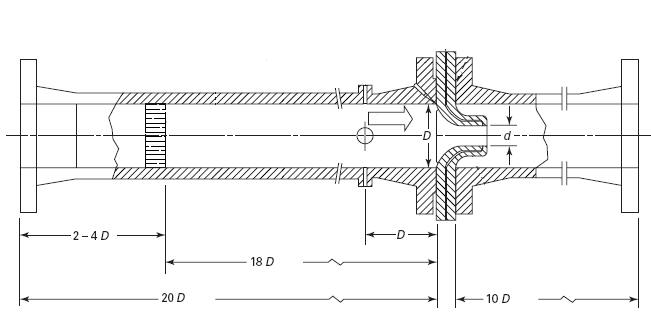

六、型号标记方法：HM-LPY-DN□  ASME喷嘴流量计

HM——基本型号；-LPY——ASME喷嘴流量计

DN□——公称通径（㎜）例如DN200，为公称通径200㎜。

七、ASME喷嘴的校验及标定方法

ASME喷嘴的标定是在标准试验台上进行，流量测量装置包括上游管道、下游管道、稳流栅和流量喷嘴及4个标准取压孔。标定时采用高精度容积水箱测流量，用高精度的差压传感器测量差压，用高精度温度传感器测温，然后将试验数据整理、计算得出喷嘴喉部雷诺数和流出系数的对应关系，最后拟合成关系曲线供热力性能试验采用。
