HM-LBS靶式流量计

一、概述

靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上 ，采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

二、测量原理

当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比（工作原理简图如下图所示），其数学公式：

　　F = Cd·A·ρ·V2/2

　　F:靶板所受的作用力

　　Cd：流体阻力系数

　　A：靶板对测量管轴向投影面积

　　ρ：工况下介质密度

　　V：介质在测量管中的特征流速

　　靶板所受的作用力，经靶杆传递使传感器的弹性体产生微量变化，经过电路转换，输出相应的电信号。

三、特点

整台仪表结构坚固无可动部件，插入式结构,拆卸方便；

可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

仪表内设自检程序，故障现象一目了然；

传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

抗干扰，抗杂质能力特强；

安装简单方便，极易维护；

多种输出形式，能远传各种参数；

抗震动性强，一定范围内可测脉动流。

能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽、粘稠介质及各种流体介质的流量；

四、主要技术参数

能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；

重复性： 0.05%～0.08%，测量快速；
测量范围： 1∶30；
公称直径：15～5000mm

公称压力0．6～42MPa 0.6～42MPa 0.6～42MPa

介质温度-200℃～+500℃或更高温度

精确度±0.2% ±0.5% ±1.0% ±1.5%

连接方式：法兰连接，焊接

五、结构形式

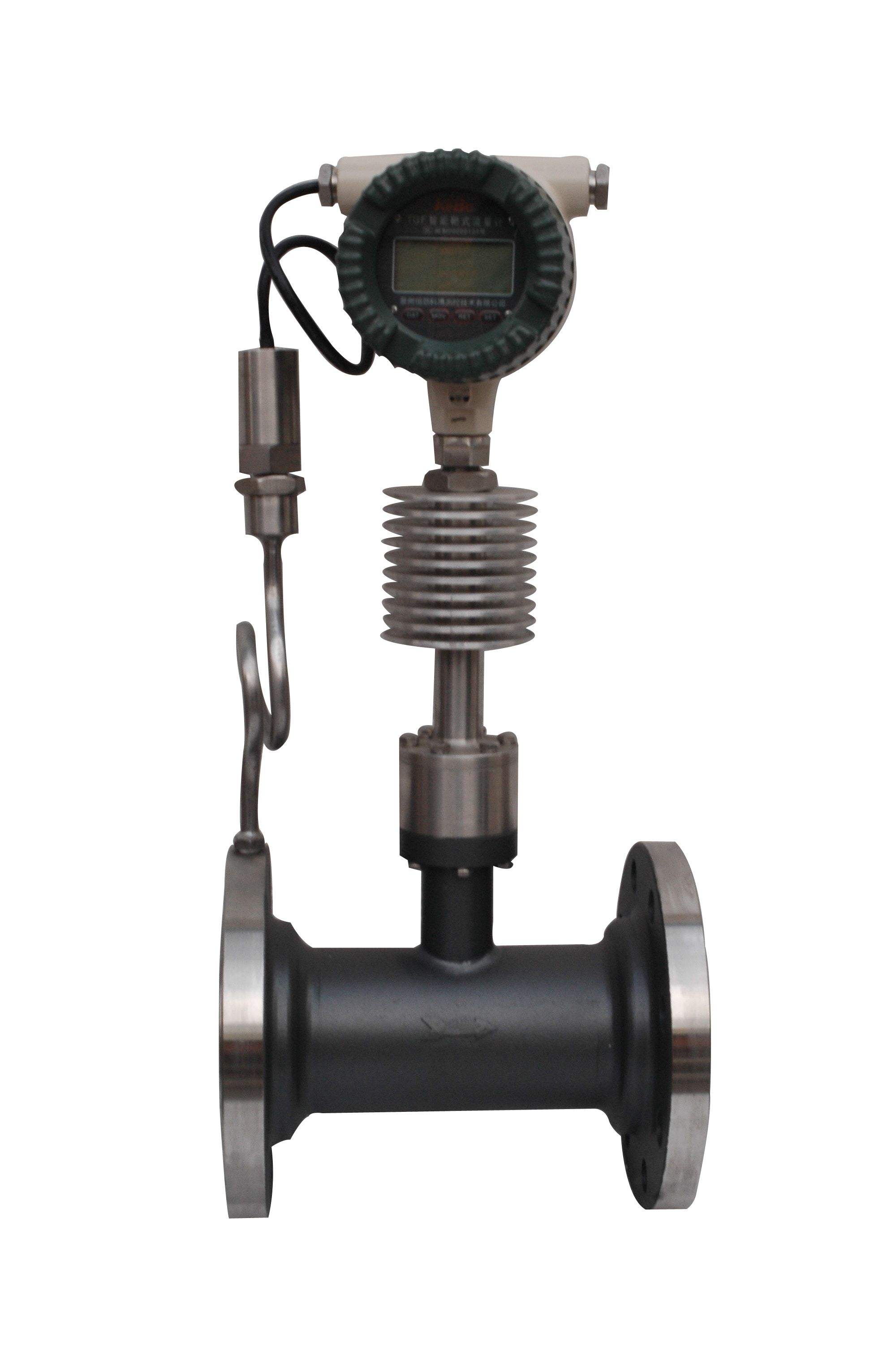

      法兰管道式                     夹持式                      插入式

六、型号标记方法：HM-LBS-DN□  靶式流量计

HM——基本型号；- LBS——靶式流量计

DN□——公称通径（㎜）例如DN1000，为公称通径1000㎜。
