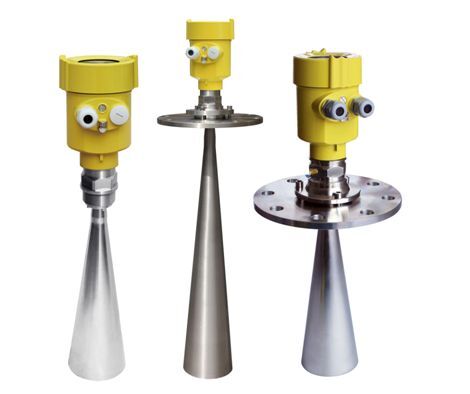

1.产品概述
简介
HMRD800系列智能雷达物（液）位计是先进的雷达式物位测量仪表，测量距离最大30米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
应用
◆ 采用先进的非接触式测量
◆ 采用极其稳定的材料制造
◆ 测量液体、固体介质的物位
◆ 可以测量所有介电常数>1.8的介质
◆ 测量范围0…20m(可以扩展到30米)
◆ 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
◆ 4…20mA输出或数字型信号输出
◆ 分辨率1mm
◆ 不受噪音、蒸汽、粉尘、真空等工况影响
◆ 不受介质密度、粘稠度和温度的变化的影响
◆ 过程压力可达4MPa
◆ 过程温度可达250℃
原理
由电子单元产生微波脉冲，经传感器发射并接收。雷达脉冲波以光速运行，运
行时间可以通过电子部件被转换成物位信号。这是一种可以确保极短时间内稳定和
精确测量的特殊的时间延伸方法。
即使在工况较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件
也可以准确的识别出物位的回波。
输入

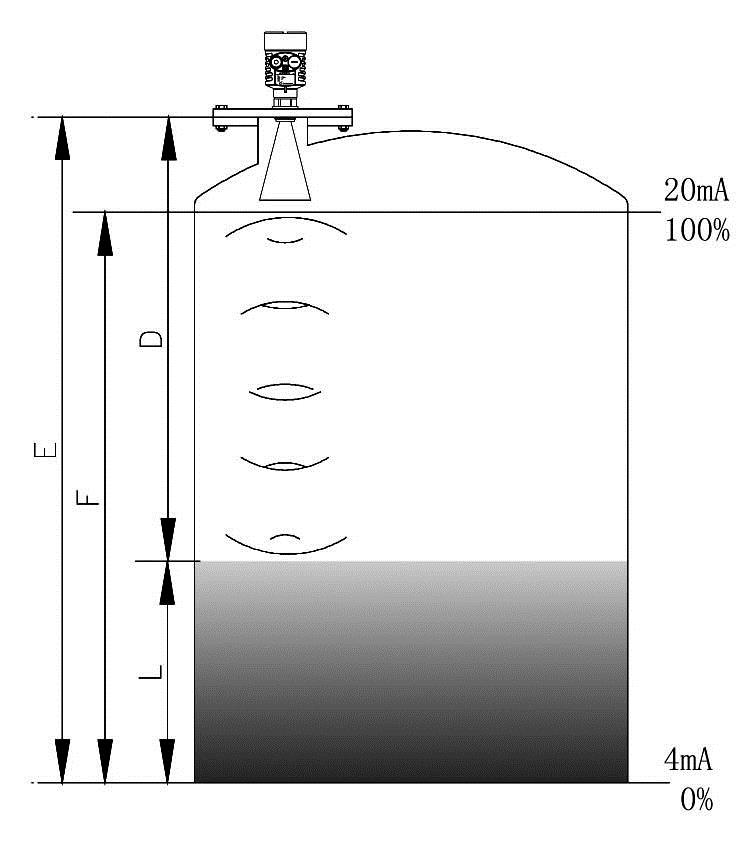

传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2 (其中C为光速)
因空罐的距离E已知，则物位L为：
L=E－D
输出
通过输入空罐高度E (＝零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出。
2.仪表介绍

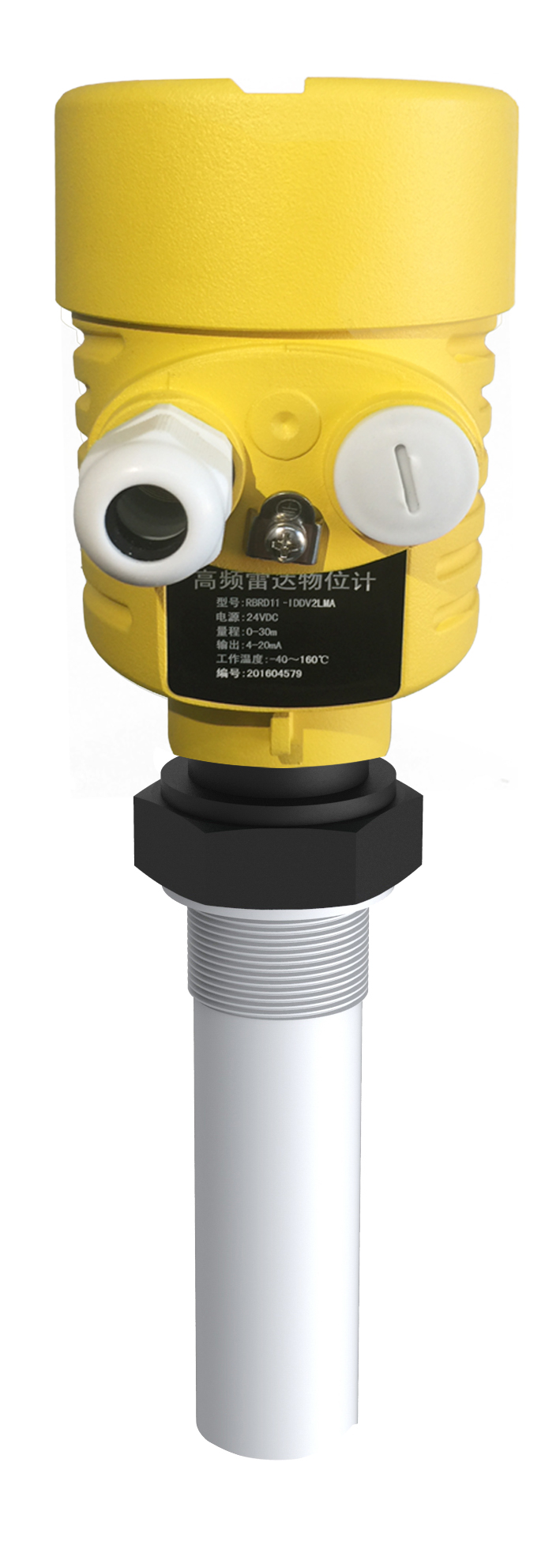

HMRD801
应 用：过程条件简单，腐蚀性的液体、
浆料比如：污水储罐，酸碱储罐，
浆料储罐。
测量范围：20米
过程连接：G1½″螺纹或1½″NPT
介质温度：-40～120℃
过程压力：-0.1-0.3MPa，
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib ⅡC T6 Gb
防护等级：IP67
信号输出：4…20mA／HART

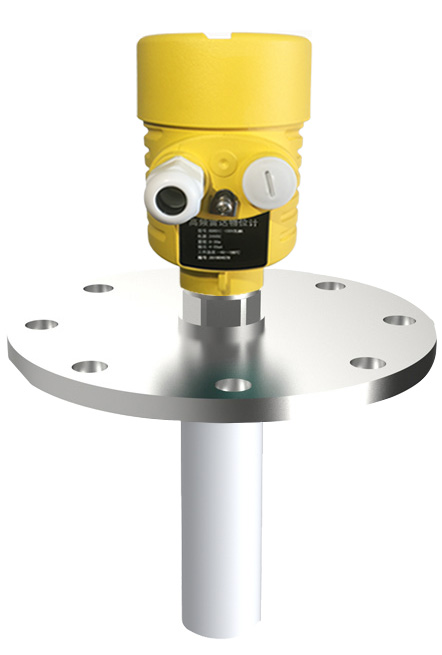

HMRD802
应 用： 存储或过程容器腐蚀性的液体、
浆料比如：水液储罐，酸碱储罐，
浆料储罐，固体颗粒。
测量范围：20米
过程连接：法兰
介质温度：-40～150℃
过程压力：-0.1-1.6MPa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib ⅡC T6 Gb
防护等级：IP67
信号输出：4…20mA／HART

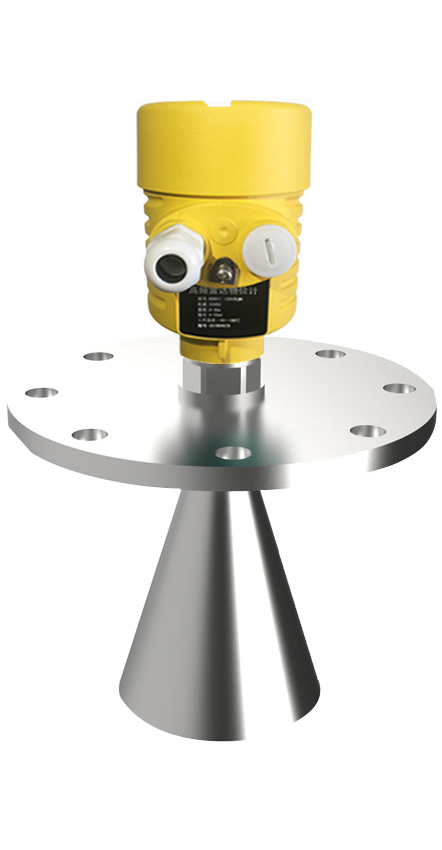

HMRD803
应 用：适应各种存储容器，液体、浆料，
比如：原油、轻油储罐，挥发性
液体储罐，浆料储罐。
测量范围：30米
过程连接：法兰
介质温度：-40～250℃
过程压力：-0.1-4.0MPa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4…20mA／HART

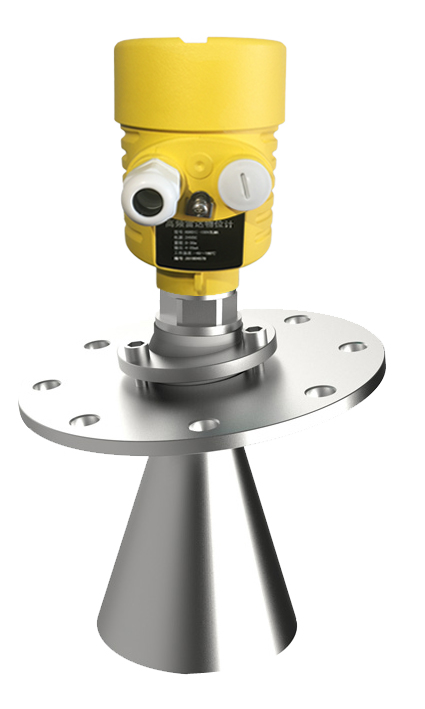

HMRD804
应 用：适用于小量程粉状料，固体颗
粒，块状料的测量，比如原煤
仓，煤粉仓焦炭料位等。
测量范围：30米
过程连接：万向法兰
介质温度：-40～250℃
过程压力：-0.1-0.3MPa
精 度：±15mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4…20mA／HART

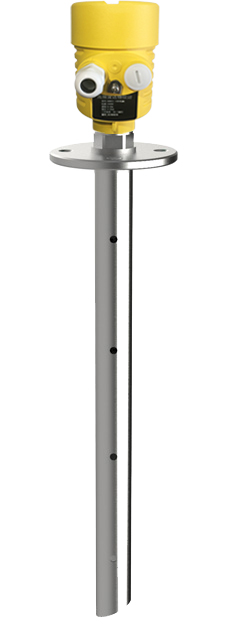

HMRD806
应 用：适用于低介电常数液体和带搅
拌器的液体储罐测量。
测量范围：0—20米可选
过程连接：法兰
介质温度：-40～250℃
过程压力：-0.1-2.0MPa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4…20mA／HART

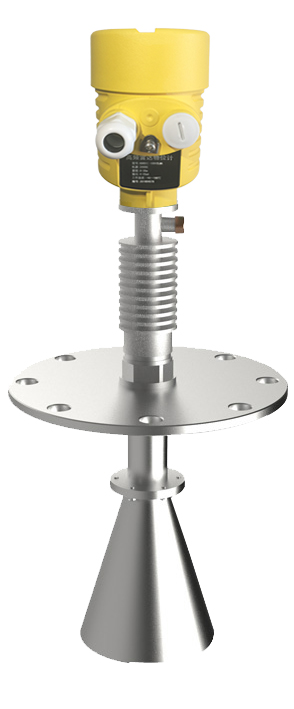

HMRD805
应 用：适用于高炉料位，较厚罐项的
储罐和安装短管较高的工况测
量。
测量范围：30米
过程连接：法兰
介质温度：-40～500℃
过程压力：常压
精 度：±15mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4…20mA／HART
6.技术参数
基本参数 工作频率：6.8GHz
波 束 角：24°棒式
20°喇叭天线 带DN150法兰
16°喇叭天线 带DN200法兰
14°喇叭天线 带DN250法兰
测量范围：0…30m
重 复 性：±2mm
分 辨 率：1mm
采 样：回波采样55次／s
响应速度：>0.2s(根据具体使用情况而定)
电流信号：4…20mA
精 度：±10mm
天线材质 棒式螺纹：PP或PTFE
棒式法兰：PTFE
喇叭天线：不锈钢
通讯接口 HART通讯协议
过程连接 棒式螺纹(PP，PTFE棒式天线)：G1½″A或1½″NPT
棒式法兰(PTFE棒式天线)：翻边法兰DN50、DN80、DN100、DN150、
DN200、DN250
喇叭口形式天线：法兰DN50、DN80、DN100、DN150、DN200、DN250
电源 电 源：24V DC(+／-10％)，波纹电压：1Vpp
耗电量：max22.5mA
环境条件 温度：-40℃…+70℃
容器压力(表压)-0.1…4MPa
防爆认证 Exib ⅡC T6
外壳保护等级 IP67
两线制接线 供电和信号输出共用一根两芯导线
电缆入口 2个M20*1.5或2个½″NPI(电缆直径5…9mm)
