导 波 雷 达 物 (液)位 计
1 . 产品概述
1.1测量原理
HMRD700系列导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导,当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

◇输入

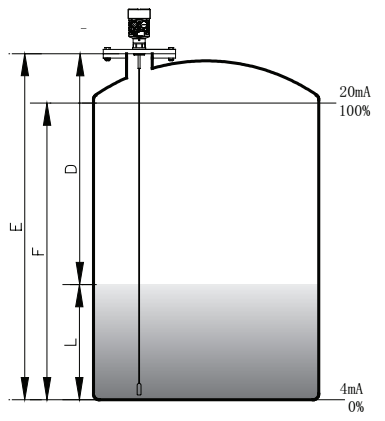

反射的脉冲信号沿缆绳传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知,则物位 L 为: L=E-D
◇输出
通过输入空罐高度 E(= 零点),满罐高度 F(= 满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于 4 - 20mA 输出。

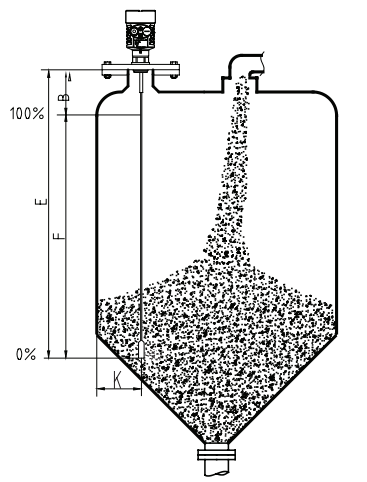

1.2 测量范围
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的最小距离
顶部盲区是指物料最高面与测量参考点之间的最小距离。 底部盲区是指缆绳最底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。

注意:
只有物料处于顶部盲区和底部盲区之间时, 才能保证罐内物位的可靠测量。
2 . 仪表介绍

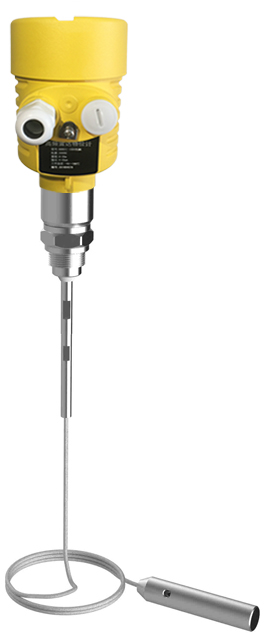

HMRD701
应 用:液体、固体颗粒
测量范围:30 米
过程链接: 螺纹、法兰
过程温度:-40 ~ 250℃
过程压力:-0.1 ~ 2MPa
精 度: ±3mm
频率范围:100MHZ ~ 1.8GHZ
防爆 / 防护等级:Exd ⅡC T4 Gb /IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

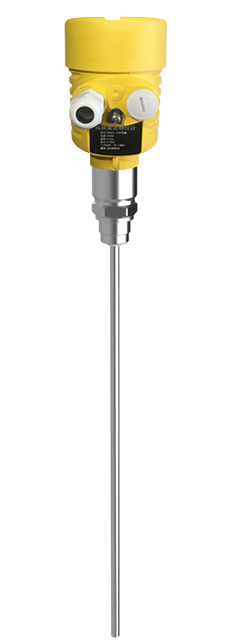

HMRD702
应 用:液体、固体颗粒
测量范围:6 米
过程链接:螺纹、法兰
过程温度: -40 ~ 250℃
过程压力:-0.1 ~ 2MPa
精 度:±3mm
频率范围:100MHZ ~ 1.8GHZ
防爆 / 防护等级:Exd ⅡC T4 Gb /IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

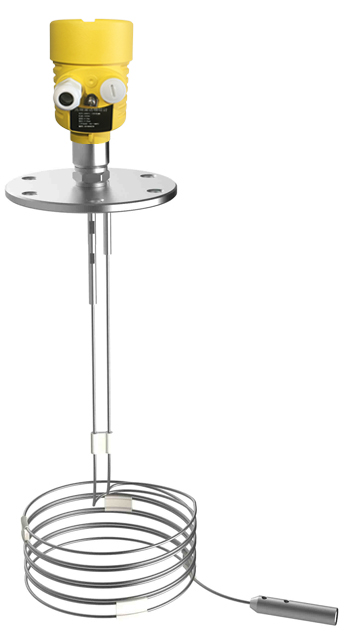

HMRD703
应 用:低介电常数液体或固体、强粉尘固体粉料
测量范围: 30 米
过程连接: 螺纹、法兰
过程温度: -40 ~ 250℃
过程压力: -0.1 ~ 2MPa
精 度 : ±3mm
频率范围: 100MH Z ~ 1.8GHZ
防爆 / 防护等级:Exd ⅡC T4 Gb /IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

应 用:低介电常数液体或固体粉料
测量范围:6 米
过程链接:螺纹、法兰
过程温度:-40 ~ 400℃
过程压力:-0.1 ~ 4MPa
精 度:±3mm
频率范围:100MHZ ~ 1.8GHZ
防爆 / 防护等级: Exd ⅡC T4 Gb /IP67信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

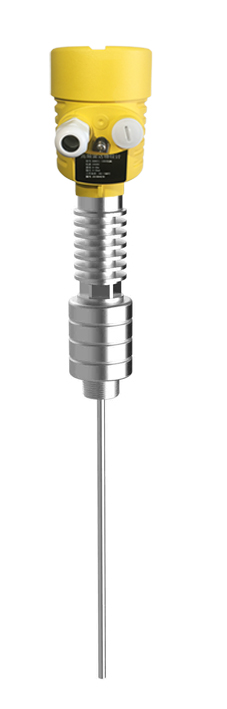

HMRD704

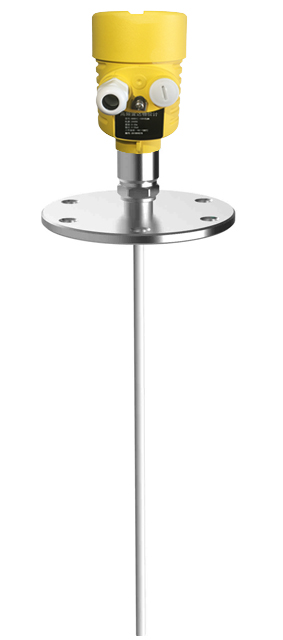

HMRD705
应 用:腐蚀性液体
测量范围:杆式 6 米 / 缆式 20 米
过程链接:法兰
过程温度: -40 ~ 120℃
过程压力:-0.1 ~ 2MPa
精 度: ±3mm
频率范围:100MHZ ~ 1.8GHZ
防爆 / 防护等级: Exd ⅡC T4 Gb /IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus

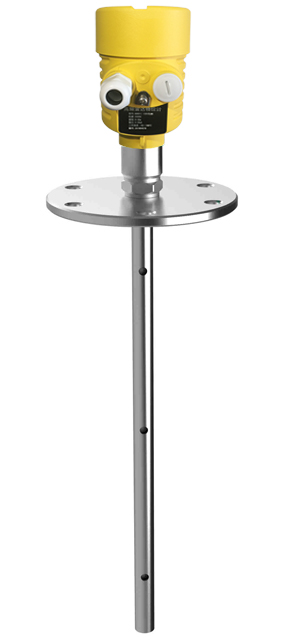

HMRD706 应 用:介电常数低或表面波动液体
测量范围:6 米
过程链接:法兰
过程温度:-40 ~ 250℃
过程压力:-0.1 ~ 2MPa
精 度:±3mm
频率范围:100MHZ ~ 1.8GHZ
防爆 / 防护等级: Exd ⅡC T4 Gb /IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
特点:
● 介电常数比较小的液体物料可以采用同轴管
式测量方式,以保障良好的准确测量。
● 可以测量介电常数大于等于 1.6 的任何介质。
● 一般用于测量粘度≤ 500cst 而且不容易产
生粘附的介质。
● 同轴管雷达最大量程可以达到 6 米。
● 对蒸汽和泡沫有很强的抑制能力,测量不受
影响。
8 . 技术参数
参数: 工作频率: 100MHZ-1.8GHZ
测量范围: 缆式:0-30m;杆式、同轴管式:0-6m
重复性: ±2mm
分辨率: 1mm
采样: 回波采样 55 次 /s
响应速度: >0.2S(根据具体使用情况而定)
输出电流信号: 4-20mA
精度: ±3mm
通讯接口: HART 通讯协议
过程连接 : G1"A/G1½"A 螺纹
法兰 DN50,DN80,DN100,DN150,DN200,DN250
过程压力 : -0.1-4MPa
电源: 电源:24VDC(±10%), 纹波电压:1Vpp 耗电量:max 22.5mA
环境条件: 温度 -40℃~ +70℃
外壳防护/防爆等级: IP67 / Exd IIC T4 Gb
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口: 2 个 M20*1.5 或 ½"NPT( 电缆直径 5--9mm)
