产品特点
GGD300系列电容式物(料)位计采用先进的电容技术,克服了关于射频导纳开关不
能消除导电挂料影响的缺陷。仪表运行可靠,各项技术指标均达到国际同类产品
水平,广泛适用于液体、浆体、粉尘、料位以及超高温物料报警与控制。此外,
产品增加了现场工作状态指示,是一种性能价格比高且相当稳定可靠的物位计。
应用领域
GGD300是一种极限物位传感器,带部分绝缘的电容电极,用于极限物位的测量。
可用于工业过程中的所有领域,主要用于固料领域。但限位开关也可用于液体,
典型的应用为溢流和干运动保护。电容测量原理对安装没有提出过多要求,因此
可以给更多应用场合装备。
工作原理
测量电极、介质和容器组成一个电容器。电容器的电容主要受三个因素影响。

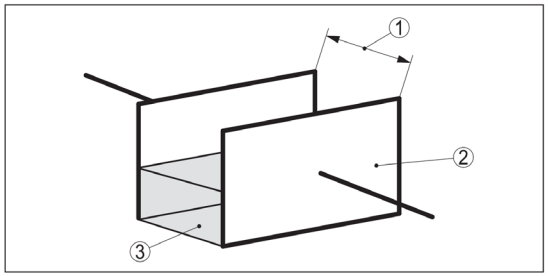

功能原理——板电容电极:
1、电极表面距离
2、电极表面大小
3、电极之间的电介质类型
即:电极和容器壁是电容器极板,介质为电解质。因受到介质相对于空气的更高
介电常数影响,电容器的电容随电极的覆盖度上升而增加,电容的变化被电子插
件转换成一个开关指令。

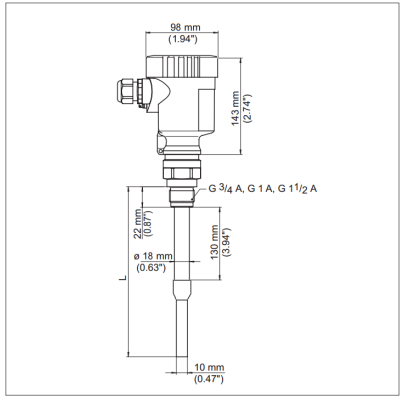

外型尺寸
GGD300系列由以下组件组成:
·仪表罩盖
·外壳带电子部件
·过程连接与电极

1、 外壳罩盖;2、外壳,带电子部件;3过程连接;4、保护电极;5、测量电极
供电 | GGD300系列是一体式的仪表,不需要连接另外的计算仪表。一体式的电子部件分 |
| 析计算物位信号,并提供开关信号。这个开关信号可以直接控制后面连接的设备 |
| (比如:报警系统,DCS或泵等等)。 |
灵敏度 | 测量电极可以通过电子部件适应介质的介电常数。可以在测量电极被覆盖或测量 |
调节 | 电极未被覆盖时给出开关信号。在电子部件上可以找到以下显示和调整元件:顺 |
| 时针调节灵敏度增大,逆时针调节灵敏度降低。当调到红绿转换时,灵敏度最高。 |
| ·LED显示灯用于显示开关状态(绿色/红色) |
| ·用于调整开关点的电位计 |

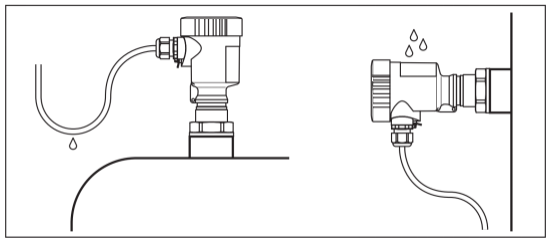

潮湿环境 | 适用建议的连接电缆,并拧紧电缆入口。为了防潮必使电缆入口前面的连接电缆 |
| 向下。这样雨水和冷凝水就可以顺着垂下的电缆滴下来。这一点对应露天安装或 |
| 安装在潮湿的的地方(比如:用水清洗、加热或冷却)很重要。
|
防潮 潮气侵入措施
如果在容器盖上出现冷凝水,流下的液体会形成桥接由此导致电路故障。因此请
使用一根屏蔽管或一个较长的绝缘管。其长度与冷凝量和介质流动情况而定。
