CEMS烟气排放连续在线监测系统
系统简介：
HM-YQ8000烟气排放连续监测系统适用于各种锅炉连续废气排放量的监测，采用直接抽取法，可以连续在线监测颗粒物的浓度、二氧化*（SO2)浓度、氮氧化合物(NOx)浓度、氧气(O2)含量、烟气温度、烟气压力、烟气流速，还可以增加一氧化碳(CO)、二氧化碳(CO2)、氨气(NH3)、碳氢化合物(CHX)、湿度等参数的测量。其控制计算机可以将所测到的数据进行处理和存贮；可通过网络与上级环保部门的计算机连接，环保部门可以方便、快捷地调用监测数据。企业内部可以通过局域网，根据访问权限对数据库进行操作，如读取数据、修改状态参数，甚至对系统进行直接操作。由于采用直接抽取法测量烟气中的污染物浓度，系统可以用标准气对分析仪进行在线标定，保证监测数据的准确性。气体分析采用的是非分散红外吸收法；含氧量的监测采用寿命可达十年的顺磁氧分析仪器。
一台控制计算机可以同时与多个（最多时可达8个监测点）在线监测点相连，以总线方式进行通讯，并实时处理各点所测量的数据。同时可以通过电话线、GPRS、CDMA、VPN等多种形式与上级环保部门联网。
应用范围：
火力发电厂、垃圾焚化厂、水泥工业、化学工业、石油工业、钢铁企业、各种工业锅炉、各种工业窑炉，其它工业过程中产生污染气体的固定排放源。

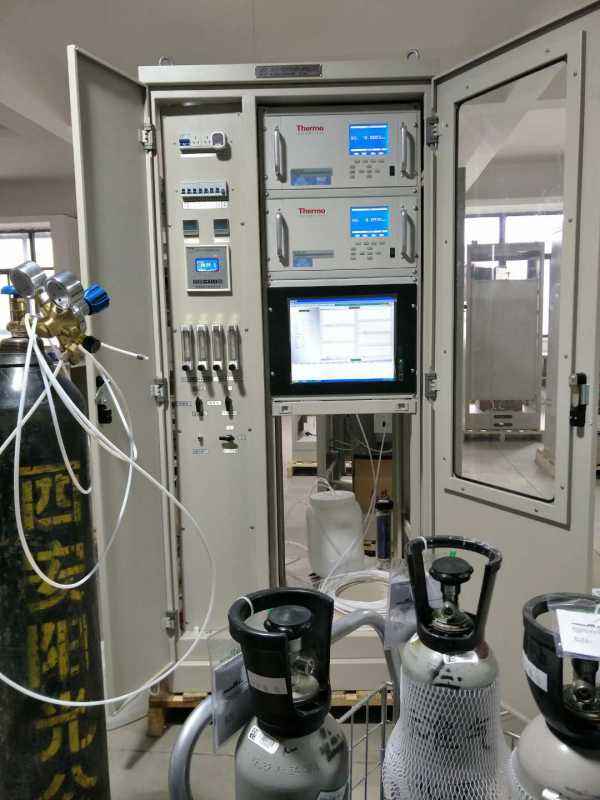

系统组成：
·气体分析仪
·颗粒物分析仪
·温度、压力、流速监测仪
·样气采集系统
·样气预处理系统
·保护反吹系统
·自动标定系统
·系统控制与数据采集系统
系统数据:
烟气温度限制：0～500℃
设备对振动的要求：避免强烈振动
最大含尘量：500mg/Nm3
样气流速：1.5～13m/s
系统对压缩空气要求：无水、无油、无尘
最大耗气量：0.2Nm3/min
最小耗气量：0.1Nm3/min
最小压力：0.4Mpa
系统功率：2KW（系统）+40W*L（伴热管）
8.1.2 SO2、NOx分析仪：
制造厂家：华美恒强
设备型号： HMYQ-FX-801
测量范围（高/低）（mg/Nm3）： SO2：0～500mg/Nm3;NOx:0～500mg/Nm3
零点漂移（周）： ±1%FS/周
全幅漂移（周）： ±1%FS/周
响应时间： ＜ 20s
线性度（%）： ≤ ±1%
采样方法： 直接抽取法
分析方法： DOAS（差分吸收光谱法）
校准方法： 手动/自动（可以用空气校准）
校准循环时间： 120s
本机显示： 大屏幕LCD液晶显示屏（带背光）
仪用空气要求： 无
警报输出： 继电器输出、AC/DC、24V/1A (测量/故障/报警/校准/反吹)
输出信号型式： 4～20mA、隔离输出、最大允许负载500欧姆
环境温度限制（最低/最高）（℃）： +5～+45℃
通 讯： RS485
配管连接： 1/4”tube
安装方式： 19”机架
重 量： 10kg
供 电： 220VAC±10%，50～60Hz，最大功耗约300VA
8.1.3 烟气氧含量监测
监测方法：电化学原理
测量范围：0～25%
精度：＜±2%FS
线性度：±2%FS
零点漂移：＜±2%FS/周
量程漂移：＜±2%FS/周
检测下限：0.1%O2
响应时间：＜30S
环境温度：+5～45℃
耗电量：100W
仪表空气压力：0.4～0.6Mpa
输出信号形式：DC4～20mA,
最大允许负载：500欧
通讯接口：RS-485/RS-485
显示方式：LCD
安装方式：19″机架
测量方式：连续
分析流量：1.5±0.5L/min
标校方式：手动/自动
8.1.4烟尘监测仪表
量程范围：0～10mg/Nm3（抽取式超低排放专用粉尘仪）
线性度：±2%FS
零点漂移：＜±2%FS/周
量程漂移：＜±2%FS/周
精度：＜±2%FS
响应时间：5S
安装方式：旁路抽取式
监测原理：激光散射法
最小检测下限：0.1mg/m3
环境温度：-20～60℃
采用空气：0.4～0.6Mpa
输出信号：4～20mA
8.1.5 流量测量仪：
测量范围（高/低）： 4～40m/s （量程订货时可选）
精密度（%）： ≤ ±2% FS
分辨率： 0.1m/s
响应时间：≤ 3S
监测方法：皮托管法安装方式：直插法
电源：AC220,1.5A
输出信号型式： 4～20mA
校准方式：自动
反吹方式：自动反吹
仪表空气：0.3-0.8MPa
8.1.6温度测量仪：
测量范围（高/低）： 0～300℃ （量程订货时可选）
精密度（%）： ≤ ±1% FS
分辨率： 0.1℃
响应时间： ≤ 3S
监测方法： 热电阻法
安装方式：直插法
电源：AC220,1.5A
输出信号型式： 4～20mA
8.1.7 压力测量仪：
测量范围（高/低）： -10～+10KPa
精密度（%）： ≤ ±1% FS
分辨率： 0.1KPa
响应时间： ≤ 3S
监测方法： 压敏电阻法
安装方式：直插法
电源：AC220,1.5A
输出信号型式： 4～20mA
校准方式：自动
反吹方式：自动反吹
仪表空气：0.3-0.8MPa8.1.8 数据采集处理系统
CPU: 存储器256M，可选外部存储：SD卡及USB存储设备
芯片主频：200MHz
操作系统：内置Linux操作系统
显示：液晶显示，3.5寸TFT
通讯方式：GPRS/CDMA，可多中心传送；
以太网：2个（10M/100M）双通道冗余备份
模拟量输入：8路（可扩展16路），精度12位AD，0～20mA/4～20mA;或0～5V
数字量：3路RS232，2路RS485
开关量输入：4路（可扩展12路），光电隔离，直流12-48V
开关量输出：2路（可扩展12路），250V/3A交流直流可选
精度：≤0.2%
电磁兼容：满足IEC三级标准
电源：220VAC±15%,50HZ±5%
后备电池：12V≧2A（可选）
功耗：≤10W
通讯协议：HJ/T212-2005;污染源在线自动监测（监控）系统数据传输标准。
安装方式：壁挂式
三防设计：防水、防尘、防破坏
相对湿度 ：20％～90％
环境温度：－10℃～＋60℃
天线： 外置，全天候，自带吸盘
8.2 系统功能（CEMS系统包括）
1）反吹功能：设计的CEMS的SO2、NOX、O2采样探头、烟尘仪具有吹扫功能。
2）自诊断和报警功能：自诊断和报警内容至少包括：检测源和探头的失效、各监测项越限情况（上下量程）、没有足够的采样流量的能力、伴热电线温度报警和主要仪器部件（如仪器盖内温度过高发生异常）。
3）指示功能：DAS除了可以指示上述提到的自诊断和报警内容，还可以显示分析仪在校正循环中、校正气瓶低压、过量的校正误差等内容。
4）其它功能：主要分析仪器自诊断、自动控制、在线校准、系统网络化、错误代码指示等功能。
5）数据处理系统：选用的PAS-DAS是目前国内符合国家环保要求以及既将颁布的《火电厂烟气连续监测系统技术规范》的数据采集、控制和处理系统。
6）远传通讯功能：CEMS具有高可靠性、安全性、可维修性和可扩展性。监测设备满足两套烟气成分采样探头系统的运行要求，同时设计方案考虑了一定的预留口和容量，CEMS可与电厂、电力局、环保局的局域网形成MIS/SIS网，可以远传通讯。
7）烟气流量计算：报告的烟气流量=工况下湿烟气量*（大气压+烟气静压）/101300*273/（273+烟气温度）*（1-烟气湿度），包含了温度、压力、湿度的修正为标况干烟气量。
8）软件配置：配置的软件与系统的硬件资源相适应，除系统软件、应用软件外，还配置了在线故障诊断和杀毒软件等。
9）系统检修：CEMS设计的分析仪器和监测仪表包含了为日常维护人员检修提供的电信号接口，极大的方便了技术人员检修。
10）设备环境应用：所有烟道设备可以满足在下列恶劣环境下应用：烟道压力：-4.9～+4.9kPa，烟囱入口温度：小于500℃，相对湿度：大于95%RH。
11）系统安装：CEMS设计时采用了最优数量的烟道安装探头，降低现场安装难度，提供检修方便。
