产品概述:

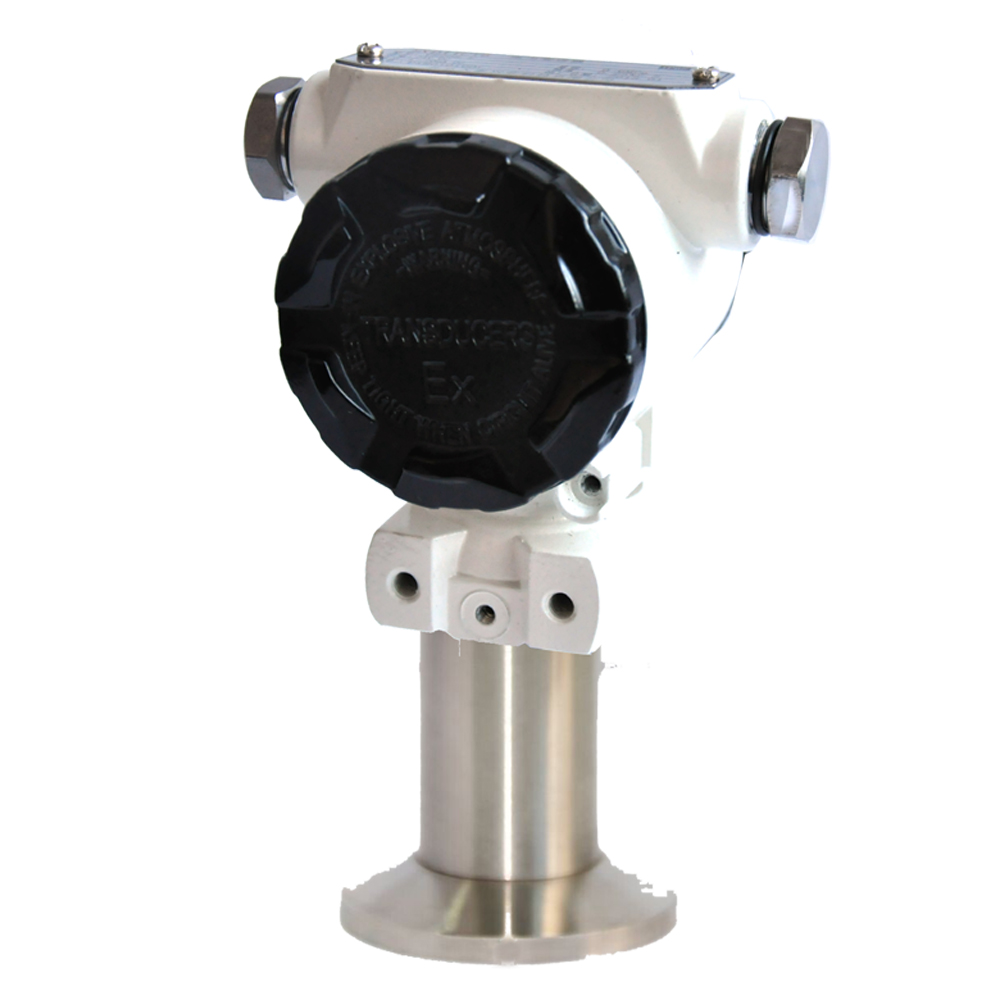

HM2110卫生型压力变送器采用先进硅压阻式压力传感器。平面膜片接液,解决普通压力变送器引压孔无法清洗污垢、杂质等问题。结合先进数字化温度补偿和非线性修正技术、智能型和数字型将传感器信号转换为标准输出信号。使用在食品,药业等卫生级别条件使用。
性能参数:
测量范围
表压
密封表压
绝压
负压
最大量程:0~3.5MPa
最小量程:0~500Pa
最大量程:0~100MPa
最小量程:0~3.5MPa
最大量程:0~35MPa
最小量程:0~1KPa
最大量程:-0.1~7MPa
最小量程:-500Pa~0
精 度
0.25%FS
量 程 比
TD量程比:10:1,≥5:1时精度:±[0.25+0.05()]%
测量介质
液体、气体、及与316L不锈钢兼容介质
稳 定 性
0.15%FS/年,18个月误差不超过0.2%FS
温度范围
介质温度
-30~80℃,-40℃~200℃(卡盘型),增加耐温80℃(低温型组合配件),增加100℃~400℃(中温型组合备件),增加400℃~800℃(高温型组合备件)
补偿温度
-10~80℃
环境温度
-40~85℃,﹣20~70℃(显示)
存储温度
-40~120℃
材 质 料
接液部件
316L不锈钢
传感器膜片
外壳
不锈钢、双层烤漆压铸铝
温度影响
相对一个大气压,20℃环境下:0.5%/25℃
零点误差
0.15%FS(≤100KPa),0.2%(≥100KPa),可标定消除
过载压力
2x额定值
相应时间
≤1000HZ
抗 震 动
10gRMS.2000HZ条件下无变化
供 电
24V DC(10~36V)
输出信号
电流
4~20mA(两线制),0-20mA(三线制)
电压
0~5v、0.5~4.5、1~5v、0~10v(三线制)等
显 示
4位LCD液晶显示、LED(电压信号无显示)、5位LCD液晶显示(翠绿背光)、百分比形图,测量值、百分比、mA值显示可选及可交替显示(防护型可选)
负载电阻
≤Ω
电气接口
霍斯曼、M20*1.5
防爆等级
EXdⅡCT6、EXiaⅡCT6
防护等级
IP65、IP67
选型表:
HM2110
卫生型压力变送器
代码
类型
H
霍斯曼型
F
防护型
测量形式
G
A
S
密封表压(请提供参考压力值)
信号输出方式
S1
4-20mA二线制
S2
4-20mA二线制叠加HART协议
S3
4-20mA二线制叠加PROFIBUS-PA协议
S4
0-10V三线
S5
RS485(modbus)协议 (assic码协议I型可选)
S6
用户指定
显示
A1
LED
A2
4位LCD
A3
5位LCD(防护型)
测量温度及散热组合配件
T1
增加耐温80℃(低温型组合配件)
T2
增加耐温100℃~400℃(中温型组合备件)
T3
增加耐温400℃~800℃(高温型组合备件)
过程连接方式
C1
卡盘
C2
外螺纹M20×1.5
C3
用户指定(过程连接组合备件)
电气连接
E1
标准
E2
1
隔爆型
2
本安型( EXiaⅡCT6)
0-1MPa
选型举例
选型提示:1.无需功能及参数、选型代码为空
2.选型时请注意被测介质与产品接触部分的兼容性
3.选型时请注意功能性的限选项、电压信号无显示4.如需精度为0.1%FS请与本公司商洽5.特殊要求,敬请与本公司商洽,并在订单中注明
