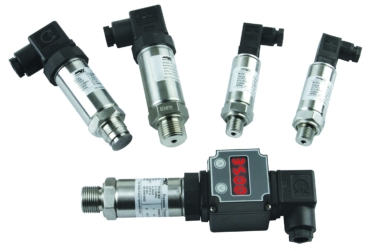

通用型压力变送器

通用型压力变送器

0.00
0.00


产品概述

     HM131系列压力变送器采用先进硅压阻式压力传感器和进口硅压阻传感器及进口陶瓷电容作为信号测量元件。信号处理电路位于不锈钢壳体内,结合德国先进数字化温度补偿和非线性修正技术。智能型和数字型将传感器信号转换为标准输出信号。具有高性能24位AD的HART协议功能及RS485通讯功能(波特率可选),整个产品经过了元器件、半成品及成品的严格测试、老化筛选及防潮、防爆、高温(可选)处理,适用于各种复杂现场条件下工作。


性能参数:



测量范围

表压

密封表压

绝压

负压

最大量程:0~3.5MPa

最小量程:0~500Pa

最大量程:0~100MPa

最小量程:0~3.5MPa

最大量程:0~35MPa

最小量程:0~1KPa

最大量程:-0.1~7MPa

最小量程:-500Pa~0

精    度

0.1%FS

0.25%FS

量 程 比

TD量程比:100:1(陶瓷电容10:1),

≥10:1时精度:±[0.05+0.05()]%

TD量程比:10:1,

≥5:1时精度:±[0.25+0.05()]%

测量介质

液体、气体、及与316L不锈钢兼容介质(标配)、与聚四氟乙烯及陶瓷兼容介质

液体、气体及与304(标配)、316L不锈钢兼容介质

稳 定 性

0.1%FS/年,36个月误差不超过0.3%FS

0.15%FS/年,18个月误差不超过0.2%FS

温度范围

介质温度

-40~125℃,增加耐温80℃(低温型组合配件),增加100℃~400℃(中温型组合备件),增加400℃~800℃(高温型组合备件)

-30~80℃(标配)或-40~125℃,增加耐温80℃(低温型组合配件),增加100℃~400℃(中温型组合备件),增加400℃~800℃(高温型组合备件)

补偿温度

-20~85℃

0~70℃或-10~80℃

环境温度

-40~85℃,﹣20~70℃(显示)

-40~85℃,-20~70℃(显示)

存储温度

-40~120℃

-40~120℃

材 质 料

接液部件

316L不锈钢(标配),哈氏合金、聚四氟乙烯

304不锈钢

传感器膜片

316L不锈钢(标配),哈氏合金、陶瓷

316L不锈钢

密封圈

氟橡胶(标配)、丁腈橡胶、三元乙丙橡胶

氟橡胶(标配)、丁腈橡胶、三元乙丙橡胶

外壳

304不锈钢

304不锈钢

温度影响

相对一个大气压,20℃环境下:0.15%/25℃

相对一个大气压,20℃环境下:0.5%/25℃

零点误差

0.1%FS(≤100KPa),0.1%(≥100KPa),可标定消除

0.15%FS(≤100KPa),0.2%(≥100KPa),可标定消除

过载压力

3x额定值

2x额定值

相应时间

≤4HZ(阻尼可调)

≤1000HZ

抗 震 动

20gRMS.5000HZ条件下无变化

10gRMS.2000HZ条件下无变化

供    电

24V DC(10~32V)

24V DC(10~36V)

输出信号

电流

4~20mA(两线制)

4~20mA(两线制),0-20mA(三线制)

电压

0~5v、0.5~4.5、1~5v、0~10v(三线制)等

负载电阻

Ω

Ω

电气接口

霍斯曼,引线式,外接式,PACKARD连接器

霍斯曼,引线式,外接式, PACKARD连接器

防爆等级

EXdⅡCT6(M型)、EXiaⅡCT6(M型)、(EXiaⅡCT6H型、Y型)(精度0.1%默认本安防爆)

防护等级

IP65(H型)、IP68(Y、M)



选型表:

HM131

通用型压力变送器















代码

类型

HⅠ

霍斯曼型

HⅡ

小巧型

Y

直接引线式

MⅠ

引线式矿工专用

MⅡ

外接式矿工专用



代码

测量形式

G

表压

A

绝压

S

密封表压(请提供参考压力值)





代码

信号输出方式

S1

4-20mA二线制

S2

4-20mA二线制叠加HART协议

S3

4-20mA二线制叠加PROFIBUS-PA协议

S4

0-10V三线

S5

RS485(modbus)协议   (assic码协议可选)

S6

用户指定



代码

显示

A1

LED(HⅠ可选0.25%FS)

A2

4位LCD(HⅠ可选0.25%FS)





代码

精度等级

A

0.1%FS

B

0.25%FS





代码

测量温度及散热组合配件

T1

增加耐温80℃(低温型组合配件)

T2

增加耐温100℃~400℃(中温型组合备件)

T3

增加耐温400℃~800℃(高温型组合备件)





代码

过程连接方式

C1

外螺纹M20×1.5

C2

G1/2外螺纹

C3

G1/4外螺纹

C4

1/2NPT外螺纹

C5

1/4NPT外螺纹

C6

用户指定(过程连接组合备件)





代码

过程连接材质

M1

304不锈钢

M2

316不锈钢

M3

316L不锈钢

M4

聚四氟乙烯

M5

哈氏合金



代码

电气连接

E1

标准

E2

用户指定



代码

防爆等级

1

本安型(EXiaⅡCT6)

2

隔爆型(M型和Y型可选)



代码

测量范围

1

用户指定

HM131

HI

G

S1

A1

A

T1

C1

M1

E1

1

0-1MPa

选型举例



选型提示
1.无需功能及参数、选型代码为空

2.选型时请注意被测介质与产品接触部分的兼容性

3.选型时请注意功能性的限选项,电压信号无显示
4.如需精度为0.075%FS,请求联系,部分性能参数与0.1%FS一致
5.特殊要求,敬请与本公司商洽,并在订单中注明
