一、产品概述

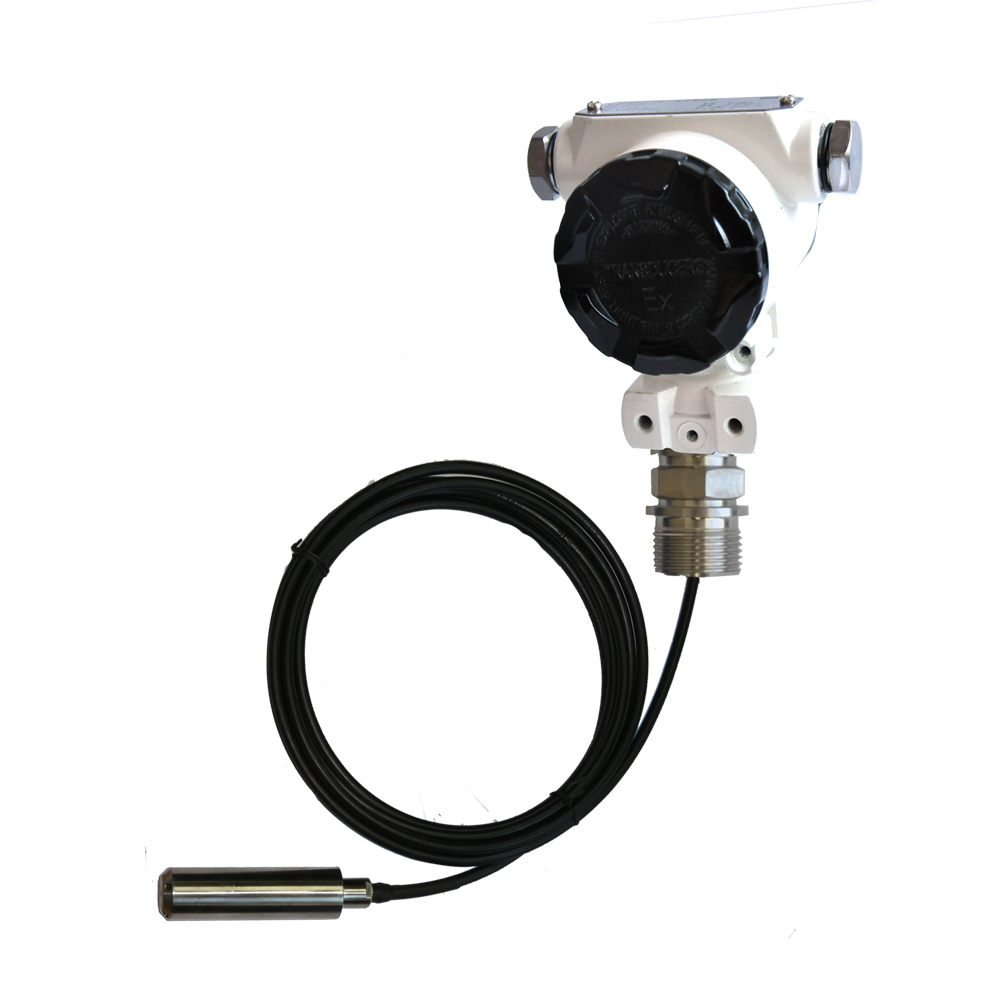

HMJY静压投入式液位变送器采用先进硅压阻式压力传感器和进口硅压阻传感器及进口陶瓷电容作为信号测量元件。接液结构为无缝机加工技术,其达到IP68的防护等级。结合德国先进数字化温度补偿和非线性修正技术。智能型和数字型将传感器信号转换为标准输出信号。具有高性能24位AD的HART协议功能及RS485通讯功能(波特率可选),系列分为一体和分体两大结构,结构有又分为不同传感器元件和不同材质更好适应多种而复杂的现场使用,而且在传统的静压液位的基础上,增加线性修正,温度补偿,可温度和液位双信号输出、可5位液晶显示、单位显示、量程迁移等功能。广泛应用在城市供水、污水处理,水库检测、石油、化工原料、石油矿业、水文等工业过程现场的压力测量和控制中。
二、技术参数
供电电压:12~36VDC(一般24VDC)
输出信号:4~20mA 两线制 或(1~5V、0~5V、0~10V、1~10V 三线制 或 Modbus RTU通讯协议Modbus serial RS485) )智能型 4~20mA+Hart协议
负载电阻:0~750Ω(一般采用250Ω,见负载特性图)
精度:±0.2%FS,可选±0.1%FS
工作温度:-25~80℃
防护等级:IP68(与液体接触部分)
环境温度影响:0.15%FS/10K
防爆等级:a. 本安型iaⅡCT6 仅限防爆型产品
b. 隔爆型dⅡBT4 仅限防爆型产品
被测介质:液体、浆体(部分)
测量范围:0~0.3米至0~100米更深量程可订做
产品调节:零位、量程可调节
过压极限:标定液位值的2倍
外磁场强度:≤400A/m
三、选型表
HMJY
液位变送器(模拟信号)
液位变送器(智能型4~20mA+Hart通讯)
代码
量程电缆
单位
代码举例
9C__D__
横线上填量程及电缆长度
米
需5米量程,电缆8米代码应为 9C5D8
信号类型
A1
模拟信号4~20mA 两线制
A2
输出信号1~5V 三线制
A3
输出信号0~5V 三线制
A4
输出信号1~10V 三线制
A5
输出信号O~10V 三线制
A6
带Modbus RTU通讯协议(Modbus serial RS485)
探头材质
A
316L不锈钢
B
PTFE聚四氟乙烯
安装固定方式
60
标准壳体螺孔固定(推荐)
62
M20螺纹连接固定
63
BSP2”螺纹连接固定
65
DN50不锈钢法兰连接固定
68
DN80不锈钢法兰连接固定
69
定制各法兰规格(DN32、DN100等)、各螺纹规格(M54等)
显示表头选项(指针刻度显示可特殊订货)
标准型(不带显示表头)
C
带LCD表头(液晶显示)
E
带LED表头(数码显示)
产品等级
1
普通型
4
隔爆型
5
本安型
HMJY 9C4D5 3 A 60 B 1 量程4米电缆5米,316L,螺孔固定,标准普通型
