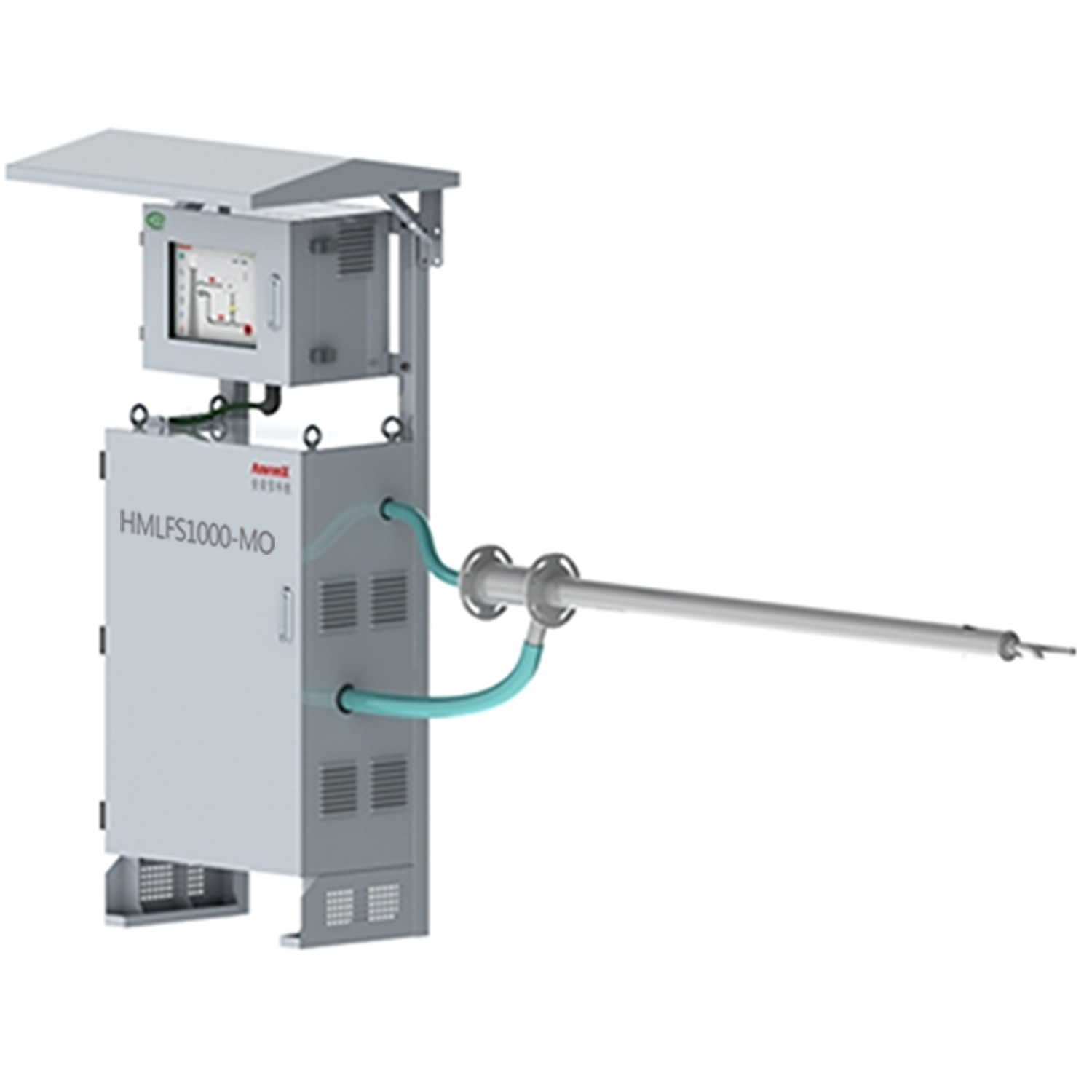

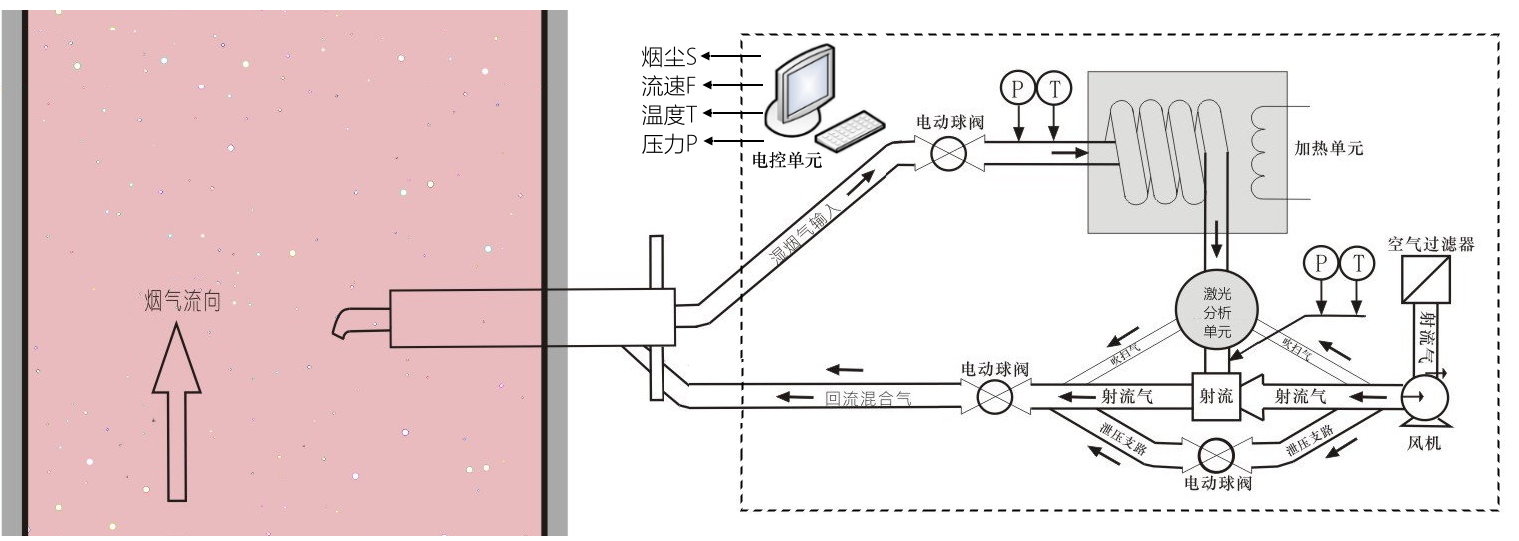

HMLFS1000-MO烟尘浓度连续监测仪具有极高的灵敏度,最低检出限达0.01mg/m3,是一款适用于超低排放的颗粒物测量仪。 HMLFS1000-MO采用激光前散技术、亚微瓦功率稳定技术、微弱相干光检测技术,实现超低浓度颗粒物在线监测。仪器由激光分析模组、采样探头、烟气预处理模块组成,通过对恒温测量池内烟气的测量测得烟气中粉尘浓度。烟气预处理模块完成等速采样、烟气伴热、加热、恒温等功能,处理后烟气进入恒温测量池由激光分析模组进行颗粒物浓度测量。所需射流气、洁净吹扫气均由风机单元产生,吹扫气用于清洁烟尘仪的光学部件,确保系统长期可靠工作。
测量原理 HMLFS1000-MO采用前散射原理测亮颗粒的散射 光强度,通过特定的算法输出烟尘的浓度。 内嵌的高稳定激光信号源穿越恒温测量池,照射烟尘粒子,被照射的烟尘粒子反射激光信号,反射光强度与烟尘浓度成正比。 接收单元与发射单元以特定的前散射角接收烟尘信号,获得极高的检测灵敏度。
系统特点◆等速采样,最大流量可达250L/min。 ◆超低量程,最小量程(0~5)mg/m3,支持双量程 ◆超高灵敏度,最低检出限0.01mg/ m3。 ◆采样气路全程伴热,防止传输过程湿烟气冷凝产生的测量偏差。 ◆一体化探头,同时输出烟尘及温度、压力、流速。 ◆独有自动校准专利技术,实现零点和满量程自动校准。 ◆采用射流技术抽取烟气,适用于各种工况条件的污染源烟尘在线连续监测。 ◆结构紧凑、安装简单、维护量小、抗雷击、抗恶劣环境。 ◆采用智能控制技术,实时显示测量结果和系统运行状态参数。
行业应用 适合燃煤机组(锅炉)超低排放在线监测(颗粒物CEMS)。包括火电、钢铁、冶金、水泥、铝业、石化、陶瓷工业等行业。 也可用于除尘设备效率监测、燃烧效率监测、工业制造过程中粉尘浓度的测量、工矿企业职业健康保护粉尘监测、生产车间、厂房的粉尘负荷监控、科学研究、实验现场测试等。
工作原理
激光前向散射测量
测定对象
工业废气、烟尘
机械特性
外壳尺寸重量防护等级
全金属外壳(1670×750×600)mm (H×W×D)约120Kg系统IP55,电子部件IP65
光学特性
工作波长
(650±20)nm
测量性能
测量范围零点漂移量程漂移示值误差检出限烟道直径
最小:(0 ~ 5)mg/m3 最大:(0 ~ 200)mg/m3 支持双量程±2%F.S./24h±2%F.S./24h±2%F.S.±0.01mg/m3(0.3 ~ 20)米
测量条件
烟气流速烟气压力烟气湿度烟气温度防堵反吹
(0 ~ 30)m/s-5Kpa ~ +5 Kpa≤ 30g/m3 (含水量)最大300°自动,反吹时间间隔可设置
供电要求
电压功率
220V3KW
环境工作条件
工作温度
-20ºC ~ +50ºC
接口特性
模拟输出数字接口
(4 ~ 20)mARS485
* FS:满量程值* 烟气湿度:烟气中含液态水的质量* 执行标准:Q/HD ARX 0005-2015 HMLFS1000-MO 烟尘浓度连续监测仪* 遵循标标:HJ/T 76-2007 固定污染源排放烟气连续监测系统技术要求及检测方法

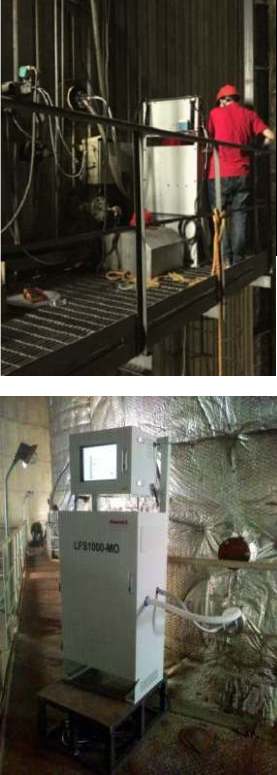

安装准备 请参照HJ/T 76-2007标准文件第6条要求。 ◆ 开孔:测量探头安装点开孔直径需大于70 mm,且孔位距离平台地面不高于600mm。 ◆ 预埋法兰:其通径需大于70mm。测量探头的法兰片螺栓孔心距130mm。(厂商预埋法兰规格为DN65,可根据需要选配。) ◆ 焊接预埋法兰:在安装预埋法兰时需要将其下倾与水平面保持15° ◆ 平台宽度:主机开门半径600mm
