一、概述：

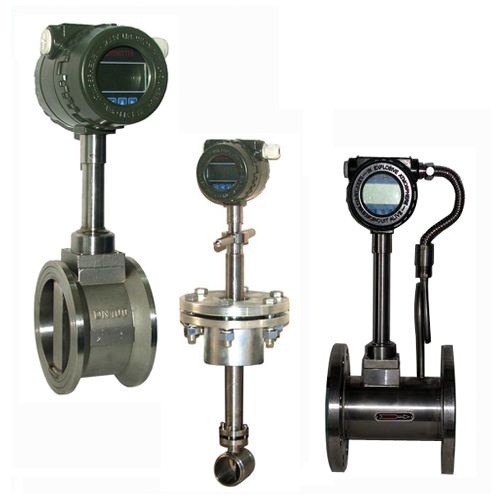

HMLU系列智能型涡街流量计 是利用液体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
二、主要特点：
1．涡街流量计结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．涡街流量计安装简单，维护十分方便。
3．涡街流量计检测传感器不直接接触被测介质，性能稳定，寿命长。
4．涡街流量计输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．涡街流量计测量范围宽，量程比可达1：10。
6．涡街流量计压力损失较小，运行费用低，更具节能意义。
7．涡街流量计在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8．涡街流量计应用范围广，蒸汽，液体，气体的流量均可测量。
三、工作原理：
涡街流量传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”。
由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、最后输出频率与介质流速成正比的脉冲信号（或转换成4 ～20mA信号）,送至积算仪进行处理、显示和控制。
一定雷诺数范围内（2×104～7×106 ），旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d，式中St 为斯特劳哈数，它是一个无量纲的系数，只要准确测出频率f，就可以求得流体流速v，由v求出体积流量。
四、技术指标：
1．涡街流量计测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2．涡街流量计精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。
3．涡街流量计工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．涡街流量计介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。
5．涡街流量计输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA。
6．涡街流量计工作环境：-35℃～+60℃，湿度≤95%RH。
7．涡街流量计工作电源：DC12V；DC24V。
8．涡街流量计壳体材料：碳钢、不锈钢。
9．涡街流量计防爆类型：本安型 ExibIICT6。
五、涡街流量计外形尺寸：
DN
| A
| B
| C
| D
|
15
| 90
| Φ57
| 383
| 45
|
20
| 100
| Φ57
| 388
| 50
|
25
| 100
| Φ57
| 394
| 50
|
32
| 100
| Φ65
| 396
| 50
|
40
| 100
| Φ75
| 401
| 50
|
50
| 110
| Φ87
| 407
| 55
|
65
| 110
| Φ109
| 418
| 55
|
80
| 110
| Φ120
| 423
| 55
|
100
| 120
| Φ149
| 447
| 60
|
125
| 125
| Φ175
| 474
| 65
|
150
| 145
| Φ203
| 501
| 75
|
200
| 170
| Φ259
| 556
| 100
|
250
| 190
| Φ312
| 608
| 120
|
300
| 210
| Φ363
| 660
| 140
|
350
| 230
| Φ409
| 709
| 160
|
400
| 250
| Φ460
| 756
| 180
|
450
| 275
| Φ520
| 814
| 205
|
500
| 290
| Φ575
| 869
| 225
|
涡街流量计流量测量范围
口径DNmm
| 气体测量范围m3/h
| 液体测量范围m3/h
|
15
| 0-30
| 0-8
|
25
| 8-60
| 1-12
|
32
| 12-100
| 1.5-20
|
40
| 18-180
| 2.5-30
|
50
| 30-300
| 3-50
|
65
| 50-500
| 6-80
|
80
| 70-700
| 10-125
|
100
| 100-1000
| 15-200
|
125
| 150-1500
| 25-310
|
150
| 200-2000
| 40-445
|
200
| 400-4000
| 90-900
|
250
| 600-6000
| 150-1500
|
300
| 1000-10000
| 200-2000
|
