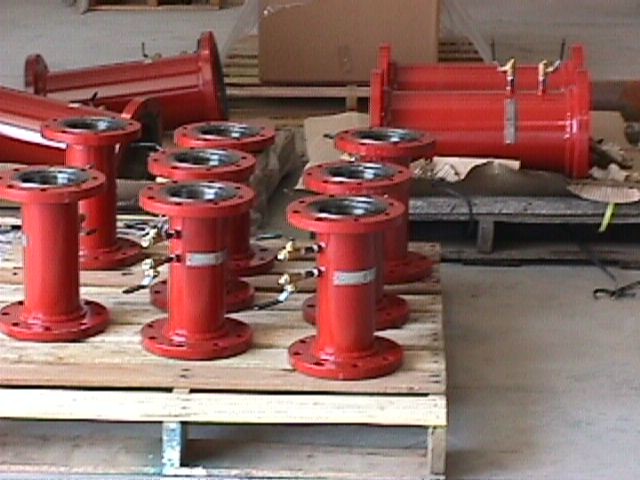

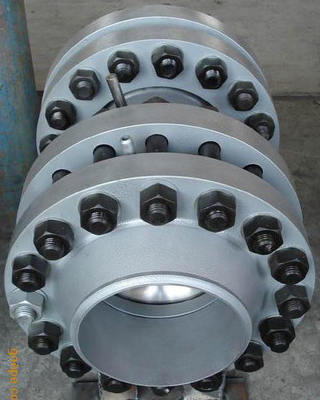

HM-LWP文丘里喷嘴

一、概述

文丘里喷嘴是介于标准喷嘴和文丘里之间的流量传感器，它同时兼具了标准喷嘴与文丘里二者的优点。

适用于天然气、煤气、压缩空气等气体和各种液体流量测量。相比较其他喷嘴可用于大管径大流量，压力损失小。

二、测量原理

文丘里喷嘴是一种节流式流量传感器。

三、特点

1、结构简单,安装方便，应用广泛。

2、文丘里喷嘴的压力损失小，要求直管段长度也短。

3、无需实流校验，性能稳定，可靠性高。

4、可耐高温高压、耐冲击。

5、耐腐蚀性能比孔板好，寿命长。

6、弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

7、精度高、重复性好、流出系数稳定。

8、可用于大管径流体流量测量。

四、主要技术参数

1. 公称通径：50 mm～1200mm;

2. 公称压力：≤6.3MPa;

3. 雷诺数范围：5×10⁵～2×10⁶;

4. 材  料：碳钢 或不锈钢

5. 精确度等级：0.2级、0.5级、1级、1.5级

6. 连接方式：法兰连接、焊接

五、结构形式

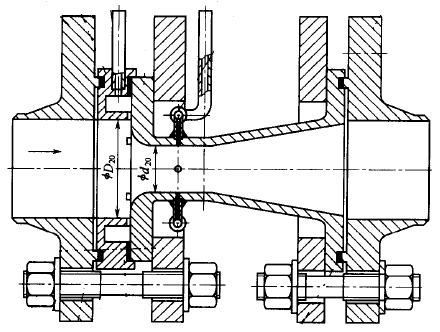

文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成。结构如图

六、型号标记方法：HM-LWP-DN□  文丘里喷嘴

HM——基本型号；-LWP——文丘里喷嘴

DN□——公称通径（㎜）例如DN500，为公称通径500㎜。
